RESISTENCIAS

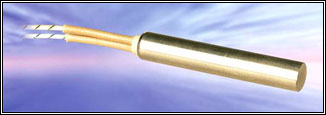

Nuestros cartuchos calefactores , han sido diseñados para funcionar en las más adversas condiciones exigidas en canales calientes. Pero también tiene una gran aplicación en otras áreas y procesos industriales. La máxima carga recomendad de 50W/cm², y unas temperaturas de trabajo permitidas de 750ºc., aseguran un optimo aprovechamiento de la energía calefactora.

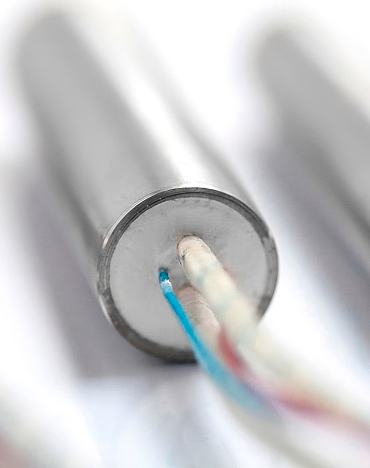

CONSTRUCCIÓN DE UNA RESISTENCIA TUBULAR

Sobre un cilindro cerámico se arrolla una bobina de hilo calefactor la cual ha sido diseñada y realizada por computadora a fin de lograr la exacta dimensión y distribucion.
Esta bobina esta situada en el interior de un tubo de acero inoxidable NiCr8020, sellado por soldadura en un extremo y rellenado de una capa de oxido de magnesio de alta densidad, que una vez compactada, dejara el hilo de la resistencia a 1,5 mm de la vaina, para lograr una perfecta y rápida transmisión de calor.

	1. Envase del cartucho
	2. Material aislante
	3. Conducto del cartucho
	4. Conexiones
